Установка висбрекинга ВМ-1

Назначение установки ВМ-1

Установка ВМ-1 производительностью 50 т/сутки по сырью предназначена для снижения вязкости мазута за счет процесса мягкого термического крекинга (висбрекинга).

В технологии процесса заложено типовое и нестандартное оборудование отечественного производства.

Метод производства установки— непрерывный.

В технологии используется два вида нагрева — рекуперативный и огневой, с максимальной температурой нагрева сырья до 400-420С°.

Количество технологических линий: одна.

По пожарной опасности установка в соответствии с НПБ 105-03 относится к категории Ан. Энергетический потенциал установки Qв≤10.

Установка висбрекинга ВМ-1

Установка висбрекинга. Вид 1

Установка висбрекинга ВМ-1

Установка висбрекинга. Вид 2

Установка висбрекинга ВМ-1

Установка висбрекинга. Вид 3



Технические характеристики установки ВМ-1

Tаблица 1: Технические характеристики установки ВМ-1

НаименованиеЗначение

Производительность по сырью

50 т/сут

Максимальное давление в аппаратах

0.3 МПа

Общая установленная мощность эл/дв

30-40 кВт

Расход топлива (мазута) на печи АНУ-1,2

40 — 60 кг/час

Количество оборотной воды

24 м3/час

Потребление пара

100-250 кг/час

Материальный баланс рассчитан при ведении процесса в мягких условиях, для среднепарафинистого сырья

Таблица 2: Материальный баланс установки

Взято%т/ч

Сырьё мазут

100

2

Получено

Бензин

10

0.2

Печное топливо (флотский мазут)

85

1.7

Потери

5

0.1

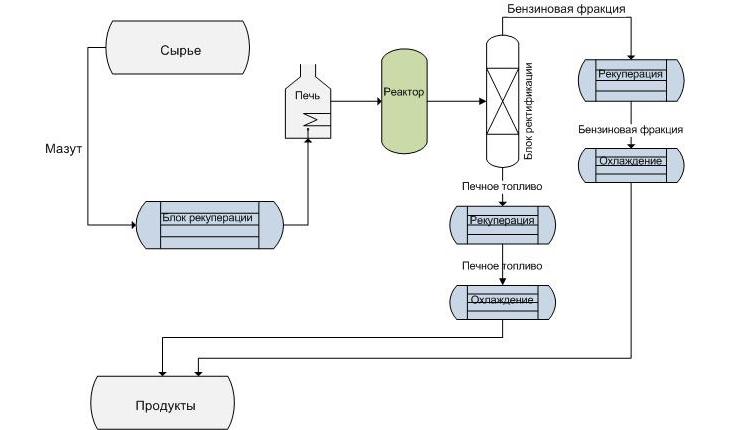

Принципиальная схема переработки ВМ-1

Принципиальная схема переработки ВМ-1

Описание принципиальной схемы переработки

Сырье мазут подается в блок рекуперации где собирает тепло от потоков с продуктами. Далее сырье поступает в печь где нагревается до температуры начала крекинга 380-400 С. Затем сырье поступает в соккинг емкость (реактор) в котором проходит процесс крекинга. Затем крекинг масса через рекуперативный блок попадает в блок ректификации, в котором от неё отделяется бензиновая фракция.

Охлажденные до разрешенных температур продукты выводятся с установки.

Габаритные размеры установки ВМ-1

Установка состоит из 2-х основных блоков: блок рекуперации- ректификации и блок нагрева сырья и промежуточных фракций. Разделение блоков обуславливается противопожарными требованиями. Расстояние между блоками должно быть не менее 10м.

Блок рекуперации и ректификации

  • Ширина — 6 м,
  • Длина — 6 м,
  • Высота колон с фундаментом — до 20 м.

Блок нагрева сырья и промежуточных фракций состоит печи АНУ-1.2.

Габаритные размеры площадки под печами:

  • Ширина — 4 м,
  • Длина — 6 м,
  • Высота дымовой трубы с фундаментом — до 20 м.
