Установка СКД-1600-2К

производительностью 300 000 тонн в год

по сырью

Назначение установки СКД-1600-2К

Установка СКД-1600-2К входящая в состав МиниНПЗ предназначена для разделения нефти или газового конденсата на ректификационных колоннах с предварительным нагревом в трубчатых печах АНУ-2,0 и ЗПТ-18.

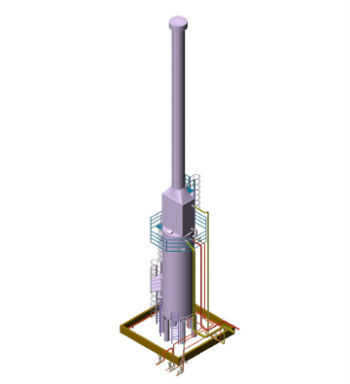

Печь вертикальнаяАНУ-2.0. Модель-2

Получаемые продукты:

  • бензиновая фракция
  • дизельная фракция
  • мазут
  • При желании заказчика возможен вариант технологии с выведением керосиновой фракции

Дальнейшее доведение получаемых продуктов до ГОСТовских параметров осуществляется на блоке компаундирования входящего в инфраструктуру МиниНПЗ.

Установка состоит из 2-х ректификационных колонн с выносной стриппинг-секцией, что позволяет улучшить качество продуктов. Ректификация происходит на клапанных тарелках, что позволяет регулировать производительность данной установки в широком диапазоне.

Оборудование (теплообменные аппараты, рефлюксные емкости, насосы) размещается на технологических этажерках, состоящих из нескольких уровней.

В колоннах применяется острое орошение бензиновой фракцией и промежуточное циркуляционное орошение дизельной фракцией, управляемые АСУ ТП, что позволяет точно контролировать и регулировать температурный режим работы колонн и качество продукции.

Нагрев сырья и промежуточных фракций осуществляется в рекуперативных теплообменных аппаратах и двумя автоматизированными  нагревателями углеводородов (трубчатые печи). Использование 2-х печей позволяет перерабатывать широкий диапазон сырья: от тяжелой нефти до  газового конденсата.

Технические характеристики установки СКД-1600-2К

Технические характеристики представлены непосредственно для установки СКД-1600-2К.  На завод в целом требуются дополнительные мощности по электроэнергии, паропотреблению, например,  для перекачки нефтепродуктов, отопления зданий, обеспечению пароспутников, которые определяются при проектировании и согласовываются  в техническом задании.

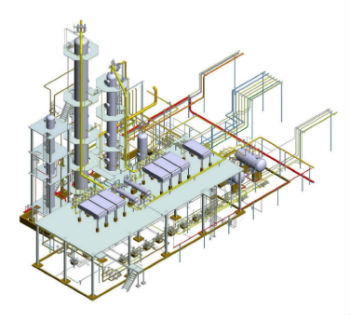

АТ2АТ2

В  таблице 1 представлены необходимое энергопотребление для работы установки и краткие технические характеристики установки.

Таблица 1:  Техническая характеристика установки СКД-1600-2К

Наименование

Значение

средняя производительность по сырью

35 – 38 т/час

нижний порог производительности

22 т/час

запас по мощности

8%

потребление пара на установке СКД-1600-2К

800-1000 кг/час

расход мазута на огневой нагрев

500-650 кг/час

электропотребление установки СКД-1600-2К

230-260 кВт/час

количество оборотной охлаждающей воды

100 м3/час

Расход на переработку  1 тонны  сырья*

- электроэнергии

8-12 кВт

- насыщенный пар

20-30 кг

- мазут

12-20 кг

давление в аппаратах

не более 0.25 мПа

время выхода установки на режим

24-48 часов

*Уточняется при разработке проекта и уточнении тепломеханических расчетов.

Материальный баланс установки

Упрощенный материальный баланс рассчитан для  нефти с минимальным содержанием мазута 35 %. По необходимости технический керосин может выделяться, как отдельная фракция, так и быть включён в состав или бензиновой или дизельной фракции для получения различных марок топлив.

Выход каждой фракции зависит от перерабатываемого сырья и может быть определён по паспорту на сырьё.

Таблица 2: Материальный баланс установки для среднетрубной нефти

Взято

%

м3

м3/сутки

м3/год

Сырьё (нефть)

100

45

1080

360000

Получено

Бензин

28

12,6

302,4

100800

Дизельное топливо

37

16,65

399,6

133200

Мазут

35

15,75

378

126000

Материальное исполнение установки

Установка СКД-1600-2К будет выполнена из материалов

Таблица 3: материальное исполнение

Наименование узлов

Материал исполнения

Корпуса оборудования, змеевики печей, трубное пространство теплообменных аппаратов

Сталь 20

09Г2С

Контактные устройства колонн

12Х18Н10Т



Данные стали зарекомендовали себя при использовании нашего оборудования в разных климатических условиях и могут выдерживать высокие тепловые и механические нагрузки.
