Установка первичной переработки нефти СК-800-2КН

производительностью  65 000 тонн в год

по сырью

Назначение установки СК-800-2КН

Установка СК-800-2КН входящая в состав МиниНПЗ предназначена для разделения нефти или газового конденсата на ректификационных колоннах насадочного типа с предварительным нагревом в трубчатой печи АНУ-2,0 М с целью получения бензиновой фракции, керосиновой фракции, дизельной фракции и мазута. Дальнейшее доведение получаемых продуктов до ГОСТовских параметров осуществляется на блоке компаундирования входящего в инфраструктуру МиниНПЗ.

Установка состоит из 2-х ректификационной колонн насадочного типа с выносной стриппинг-секцией, что позволяет улучшить качество продуктов.

Оборудование (теплообменные аппараты, рефлюксные емкости, насосы) размещается под и на технологической этажерке, состоящей из 2-х уровней. Технологическая этажерка может быть спроектирована как железобетонная конструкция.

В колоннах применяется острое орошение бензиновой фракцией и промежуточное орошение дизельной фракцией, управляемые АСУ ТП, что позволяет точно контролировать и регулировать температурный режим работы колонн и качество продукции.

Нагрев сырья и промежуточных фракций осуществляется рекуперативным теплообменном в теплообменниках и автоматизированным нагревателем углеводородов АНУ-2,0 М.

Нагреватель, представляет собой горизонтальную трубчатую печь, работающую на жидком или газообразном топливе.

При необходимости в зависимости от физико-химических характеристик нефти (содержание бензино-дизельных фракций более 60 %) возможна комплектация с использованием второго нагревателя углеводородов АНУ-1.0

Габаритные размеры установки СК-800-2КН

Установка состоит из 2-х основных блоков: блок рекуперации- ректификации и блок нагрева сырья и промежуточных фракций. Разделение блоков обуславливается противопожарными требованиями. Расстояние между блоками должно быть не менее 10м.

Блок рекуперации и ректификации, представляющий собой технологическую этажерку, ректификационные колонны, аппараты воздушного охлаждения, занимает площадку с габаритными размерами:

  • Ширина — 14 м,
  • Длина — 16 м,
  • Высота колон с фундаментом — до 20 м

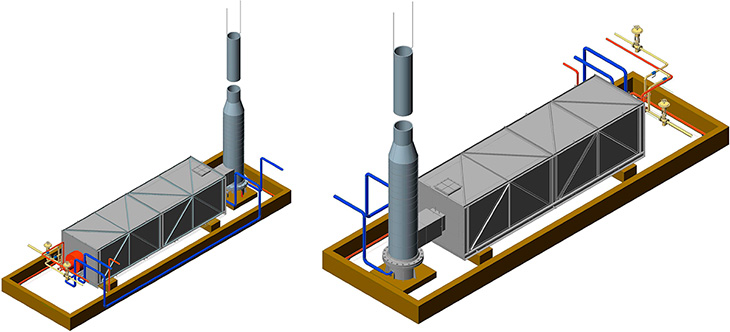

Блок нагрева сырья и промежуточных фракций состоит печи АНУ-2.0М. Габаритные размеры площадки под печами:

  • Ширина — 4 м
  • Длина — 8 м
  • Высота дымовой трубы с фундаментом — до 20 м

При необходимости использования второй печи АНУ-1.0, она располагается на расстоянии 5 метров от печи АНУ-2.0М и занимает размер участка

  • Ширина — 3 м
  • Длина — 6 м
  • Высота дымовой трубы — 16 м

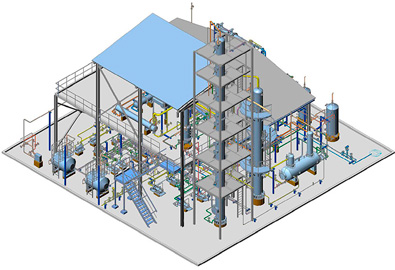

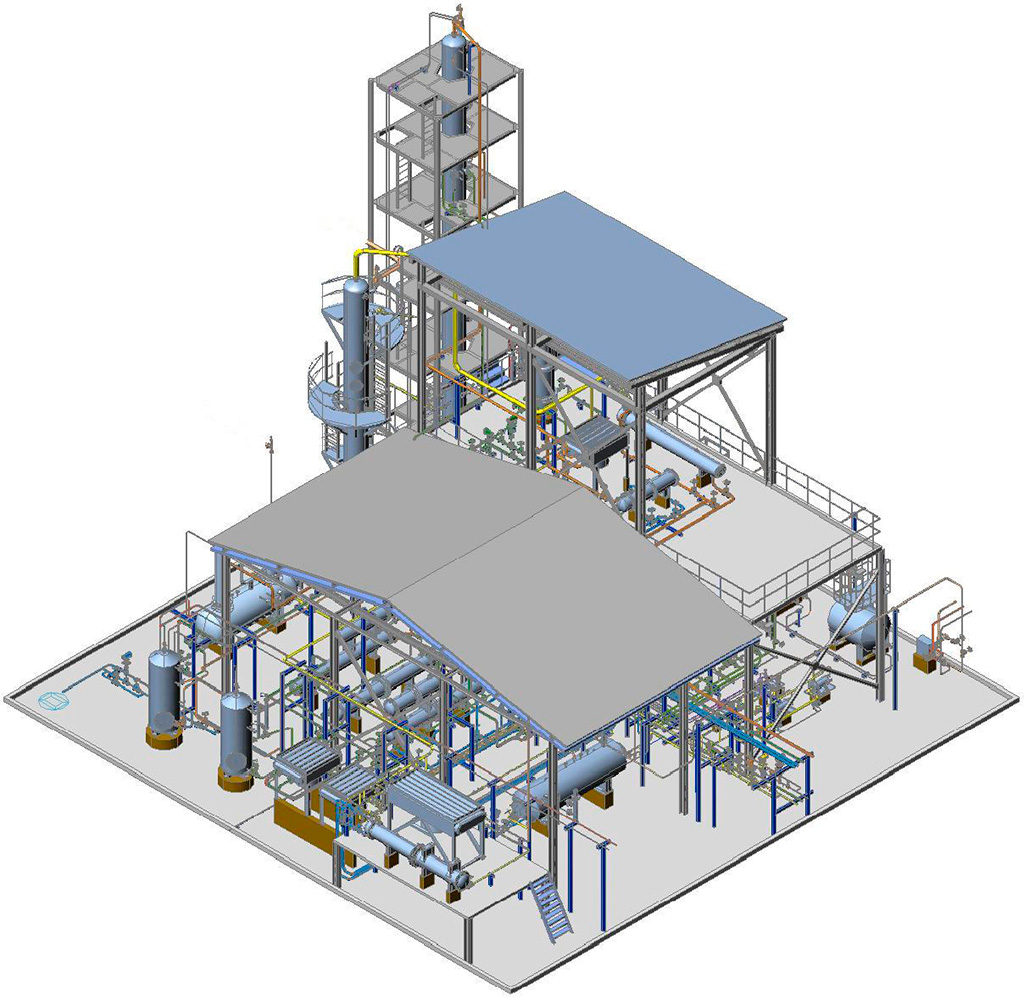

Материальное исполнение установки и изометрический вид

При изготовлении оборудования установки СК-800-2КН-2 используются сталь 20 и сталь 09Г2С

Материальное исполнение установки и изометрический вид

Материальное исполнение установки и изометрический вид





Технические характеристики установки СК-800-2КН

Энергопотребление установки и краткие технические характеристики

Энергопотребление установки и краткие технические характеристики

Технические характеристики представлены непосредственно для установки СК-800-2КН. В процессе могут задействоваться дополнительные мощности по электроэнергии, паропотреблению, например для перекачки углеводородов, отопления зданий, обеспечению пароспутников, которые определяются при проектировании и согласовываются в техническом задании.

В таблице 1 представлены необходимое энергопотребление для работы самой установки и краткие технические характеристики установки. Энергопотребление всего Мини НПЗ рассчитывается при проработке проектных решений.

Таблица 1: Техническая характеристика установки СК-800-2КН

НаименованиеПоказатель
средняя производительность по сырью 7,5 — 9 м3/час
потребление пара на установке СК-800-2КН-2 150-250 кг/час
общая установленная мощность эл/дв 80-90 кВт*
расход мазута на огневой нагрев 100-130 кг/час
количество оборотной охлаждающей воды 50 м3/час
Расход на переработку 1 тонны сырья
— электроэнергии 8-12 кВт
— насыщенный пар 20-30 кг
— мазут 15-25 кг
давление в аппаратах

не более 0,25 мПа

время выхода установки на режим 8-12часов<

*Уточняется при разработке проекта и уточнении тепломеханических расчетов.

Материальный баланс установки

Материальный баланс рассчитан для «среднетрубной нефти» с содержанием светлых фракций до 50 % .По необходимости технический керосин может выделяться, как отдельная фракция, так и быть включён в состав или бензиновой или дизельной фракции для получения различных марок топлив.

Выход каждой фракции зависит от перерабатываемого сырья и может быть определён по паспорту на сырьё.

Таблица 2: Материальный баланс установки для «среднетрубной» нефти

Взято%м3м3/сутким3/год
Сырьё (нефть) 100 9 216 73000
Получено
Бензин 20 1.8 43 14600
Технический керосин 10 0.9 21 7300
Дизельное топливо 20 1.8 43 14600
Мазут 50 4.5 108 31500

Технический керосин как фракция может быть выделен отдельно или входить в состав как бензиновой, так и дизельной фракций, в зависимости от марки целевых продуктов

Блочная схема переработки сырья на установке СК-800-2КН и её описание

Блочная схема СК-800-2КН в базовой комплектации

Сырьё (нефть) подаётся насосом из сырьевых емкостей в блок рекуперации где нагревается в теплообменных аппаратах за счёт тепла выходящей с установки продукции (дизельного топлива, мазута). После блока рекуперации, сырьё попадает в бензиновый блок, где из него в ректификационной колонне извлекаются бензиновая фракция. Затем отбензининая нефть проходя печь трубчатую АНУ-2.0М и нагреваясь в ней, попадает в дизельный блок, где разделяется в ректификационной колонне на дизельную фракцию, керосин и мазут. Часть продуктов из блоков фракционирования поступают в блок рекуперации тепла, в котором охлаждаются, передавая своё тепло сырью, проходят блок охлаждения и затем направляются в продуктовые ёмкости.

При необходимости использования второй печи АНУ-1.0, она внедряется в технологическую линию после блока рекуперации перед колонной К1. Данное решение позволяет перерабатывать нефть с содержанием бензино-дизельных фракций более 55 %.
