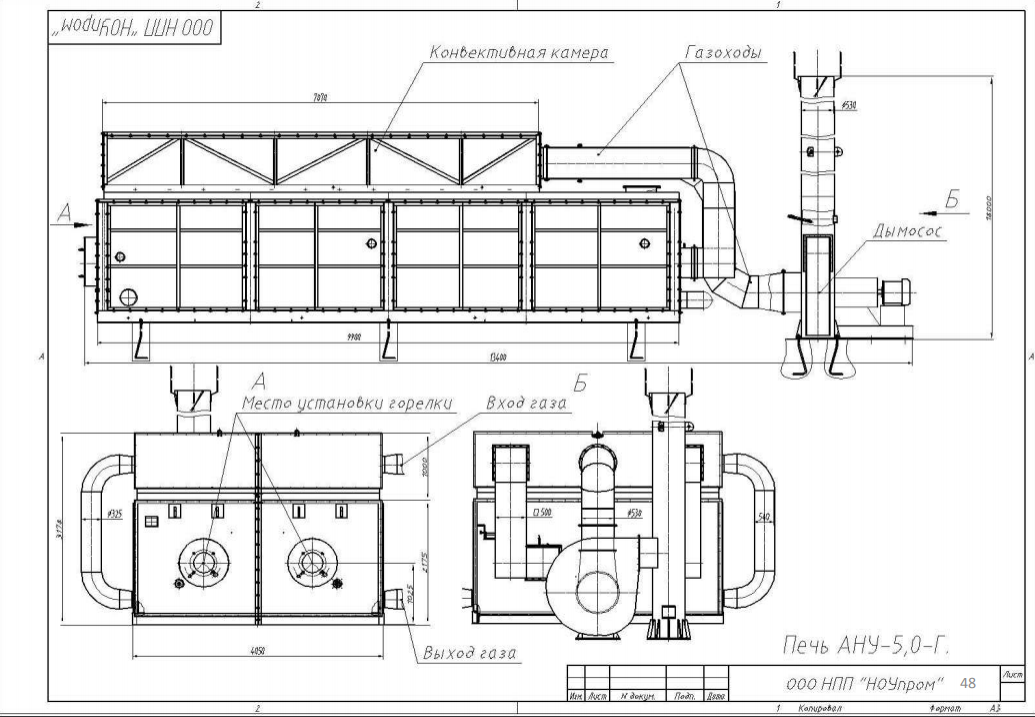

Печь АНУ -5,0-Г предназначена для нагрева углеводородных газов и инертных газов на опасных производственных объектах
| Наименование | Значение |
|---|---|
|
Номинальная тепловая мощность , МВт |
4.0 |
|
Мощность горелочных устройств, МВт |
5.0 |
|
КПД не менее, % |
80 |
|
Нагреваемая среда |
Углеводородный газ |
|
Топливо |
Природный газ, мазут, ДТ |
|
Площадь змеевика радиантной камеры, м² |
98 |
|
Площадь змеевика конвективной камеры без оребрения, м² |
103 |
|
Диаметр змеевика, мм |
300 (159*4) |
|
Температура сырья на входе, С |
20 |
|
Температура сырья на выходе, С |
500* |
|
Допустимое давление в змеевике при максимальной температуре, МПа |
1,0(6.0) |
|
Производительность , м3/час при н.у. |
55000 |
|
Температура дымовых газов не выше, С |
350 |
|
Допустимая температура корпуса не выше, С |
60 |
|
Минимальная температура окружающего воздуха, С |
−40(-70) |
|
Высота дымовой трубы, мм |
18000 |
|
Взрывной предохранительный клапан |
да |
|
Теплоизоляция корпуса, футеровка |
да |
|
Общая масса, кг |
36 400 |
|
Габаритные размеры (ДхШхВ), мм |
7020х4050х3400 |
*Производительность печи при заданном интервале нагрева
